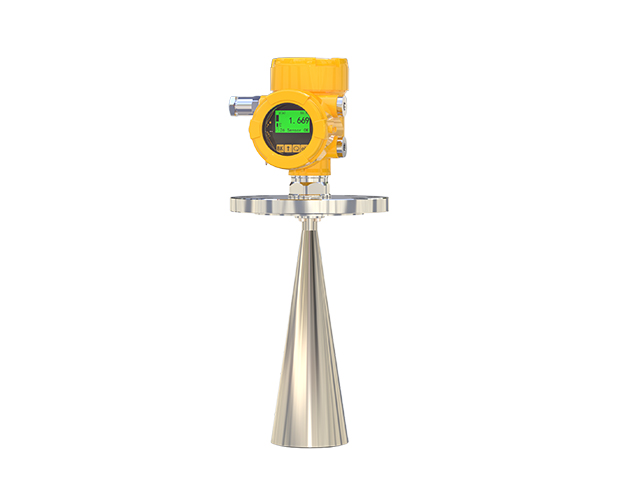

低频雷达物位计：GG25

GG25系列低频雷达物位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，碰到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高，发射脉冲与接受脉冲的时间间隔很小(纳秒量级)很难确认。GG25系列雷达物位计采用一种特殊的相关解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。

▲ 核心传感元件均来自美国公司及欧洲供应商

▲ 由于采用了先进的微处理器和独特Echodiscovery回波处理技术，超声波物位计可以应用于各种复杂况

▲ 多种过程连接方式及探测组件形式

▲ 自动功率调整、增益控制、温度补偿

▲ 采用脉冲工作方式，发射功率极低

▲ 16位DA转换，提高电流输出的精度和分辩

▲ 传感器采用四氟乙烯材料，可用于各种腐蚀性场合

▲ 多种输出形式:4位LCD 可编程输出，高精度4-20mA电流输出，HART® 通讯，可调液晶显示器

型号	GG25
壳体	铝合金

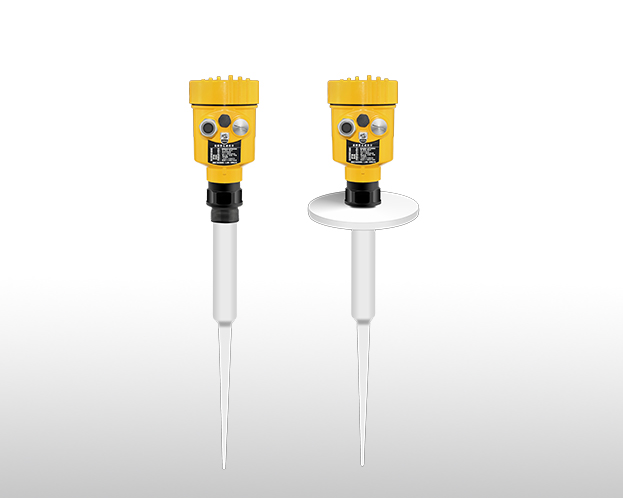

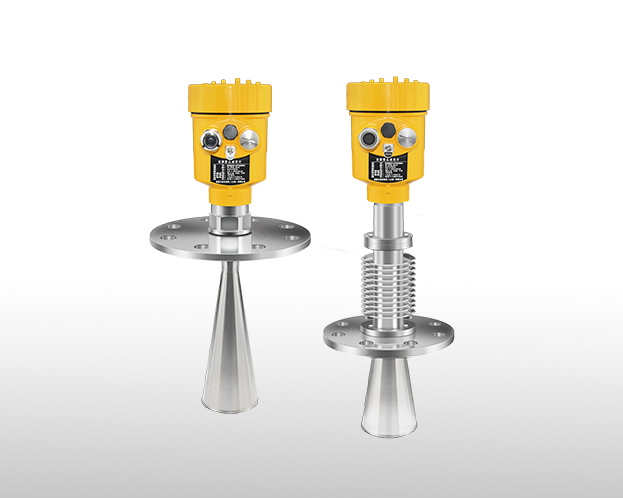

结构特点	棒式天线		喇叭天线
应用场合	无腐蚀或微腐蚀性液体	强腐蚀性液体	带有压力及挥发性液体	低介电常数、微粘稠、带搅拌液体	固体颗粒或块料	高温环境下固体
工作温度	-40 ... 120℃	-40 ... 150℃	-40 ... 200℃			-40 ... 400℃
工作压力	-0.1 ... 0.3MPa	-0.1 ... 1.6MPa	-0.1 ... 4.1MPa		-0.1 ... 0.1MPa
过程连接	G1½A 螺纹、 1½NPT 螺纹、 DN80 PN16	DN50 ... 150 PN16 PTEF翻边法兰	DN100 ... 250 PN16		DN100 ... 150 PN16 万向节	DN100 ... 250 PN16
	用户定制
过程材质	PP / PTEF	PTFE	1.4435 (316 L)
测量范围	0 ... 20m		0 ... 35m	0 ... 20m	0 ... 35m	0 ... 15m
频率	6 GHz
精度	±10mm				±20mm
重复性	±1mm
供电电源	V_S = 15 ... 36 V_DC
输出信号	两线制：4 ... 20mA+HART^®
显示装置	4位LCD 可编程；用户定制
防爆类型	中国标准本安认证： Ex iaIICT6 Ga
防护等级	IP66

◆ 石油和天然气

◆ 化工和石化

◆ 暖通

◆ 能源工程

◆ 制冷工程

◆ 环境工程

◆ 食品工业

◆ 制药行业

◆ 包装和造纸行业

◆ …
