超声波液位计：GG23

GG23系列超声波物位计的工作原理是由换能器(探头)发出超声波脉冲遇到被测介质表面被反射回来,部分反射回波被同一换能器接收，转换成电信号。超声波脉冲以声波速度传播,从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。此距离值S与声速C和传输时间T之间的关系可以用公式表示:S=C×T/2。由于发射的超声波脉冲有一定的宽度,使得距离换能器较近的小段区域内的反射波与发射波重迭,无法识别,不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有关。产品输出两线制或三线制:4~20mA输出HART® 通迅。

▲ 核心传感元件均来自美国公司及欧洲供应商

▲ 由于采用了先进的微处理器和独特Echodiscovery回波处理技术，超声波物位计可以应用于各种复杂况

▲ 采用SMD技术，提高仪器可靠性

▲ 自动功率调整、增益控制、温度补偿

▲ 具有干扰回波的抑止功能保证测量数据的真实

▲ 16位DA转换，提高电流输出的精度和分辩

▲ 传感器采用四氟乙烯材料，可用于各种腐蚀性场合

▲ 多种输出形式:4位LCD 可编程输出，高精度4-20mA电流输出，HART® 通讯，可调液晶显示器

型号	GG23

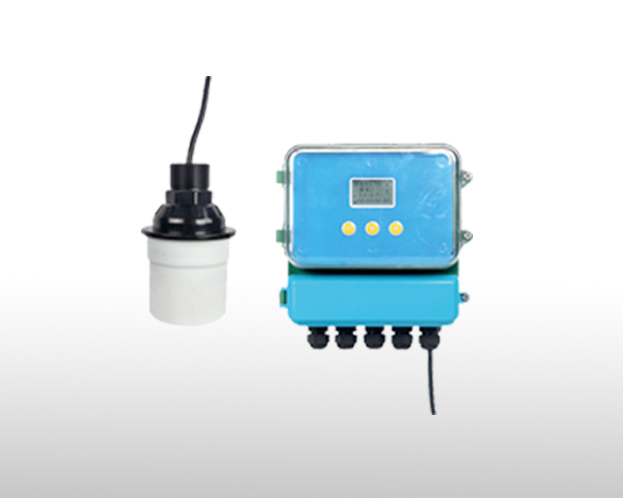

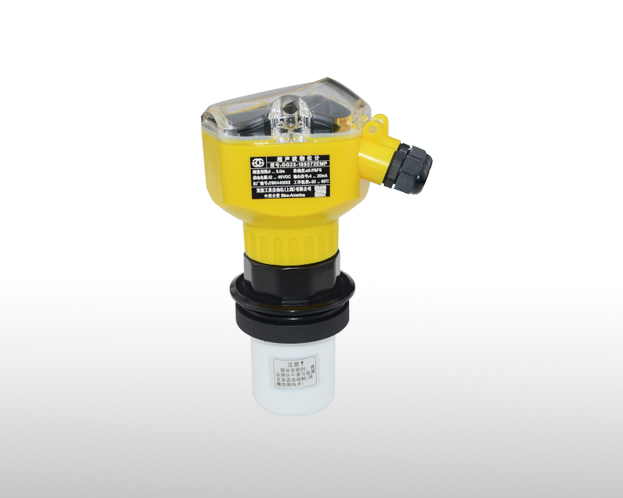

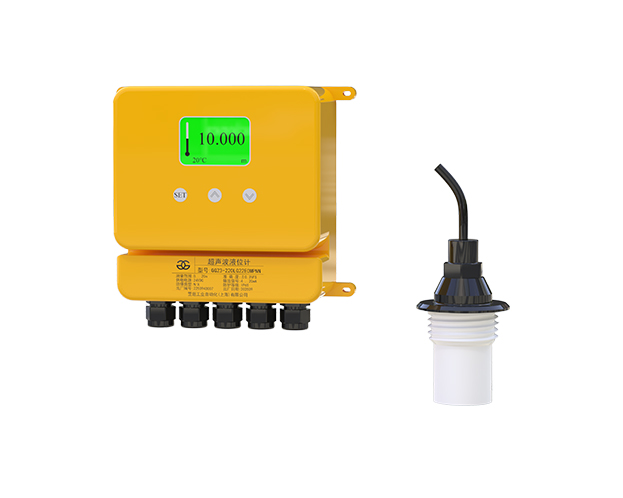

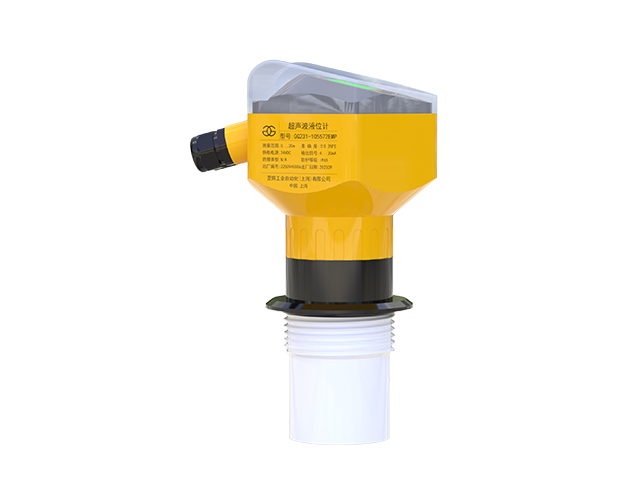

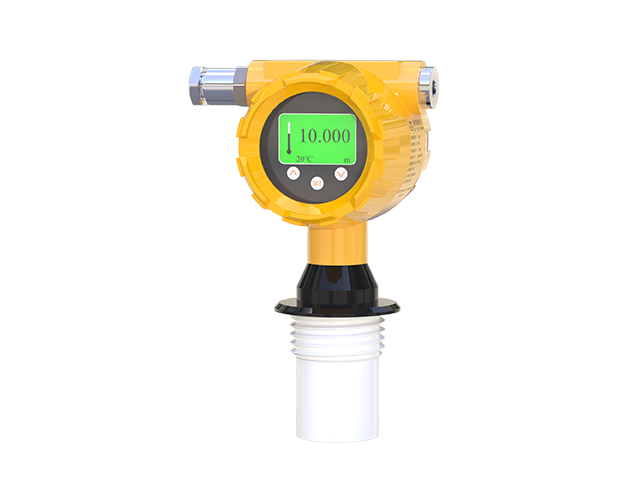

结构特点	一体式、分体式
应用场合	固体、液体 — 物位测量
工作温度	-20 ... 80℃
过程连接	M66*2外螺纹、DN80 PN…、用户定制
探头材质	ABS；PTFE（防腐）
测量范围	0~5m； 10m； 15m； 20m； 30m； 40m；用户定制
分辨率	3mm 或 0.1%
盲区	0.3m ... 0.9m（盲区大小与量程成正比）
环境温度	显示器：-20 ... 60°C；探头：-20 ... 80°C
精度	±0.2%FS； ±0.5%FS
供电电源	V_S = 15 ... 36 V_DC；V_S = 220V_AC 50Hz
输出信号	两线制：4 ... 20mA、四线制：4 ... 20mA、 RS485通讯、 PNP开关
显示装置	液晶显示器；用户定制
防爆类型	中国标准本安认证 Ex iaIICT6 Ga；中国标准隔爆认证 Ex dIICT6 Gb
防护等级	探头：IP68；显示器：IP65

◆ 石油和天然气

◆ 化工和石化

◆ 暖通

◆ 能源工程

◆ 制冷工程

◆ 环境工程

◆ 食品工业

◆ 制药行业

◆ 包装和造纸行业

◆ …
